Un plan d'évacuation mal conçu ou périmé ne protège personne — il peut même aggraver la panique en orientant les occupants vers une sortie condamnée. Pour éviter ces situations, une référence technique existe et fait autorité depuis plus de dix ans : la norme NF X08-070.
Sa version de décembre 2023 a précisé le contenu, le support et les nouveautés (bornes de recharge, photovoltaïque, dématérialisation) de vos plans et consignes de sécurité. Voici ce qu'il faut en retenir, concrètement, pour vos affichages.
La norme NF X08-070 est-elle obligatoire ?
La norme NF X08-070 n'est pas obligatoire en elle-même : ce n'est pas un texte de loi mais un référentiel technique de l'AFNOR. En revanche, les plans et consignes qu'elle décrit sont, eux, imposés par le Code du travail et la réglementation ERP. S'y conformer est donc la façon la plus fiable de répondre à vos obligations.
Qu'est-ce que la norme NF X08-070 ?
La norme NF X08-070, dans sa version de décembre 2023, fixe les règles de conception des plans et consignes de sécurité incendie d'un bâtiment. Publiée par l'AFNOR, elle remplace l'édition de juin 2013 et couvre trois familles de documents : les consignes et instructions de sécurité, le plan d'évacuation destiné aux occupants, et le plan d'intervention destiné aux services de secours. Son objectif est d'harmoniser la lisibilité, les pictogrammes et l'orientation de ces supports, pour qu'ils restent compréhensibles en situation d'urgence par un public qui ne connaît pas les lieux. La norme n'a pas de valeur réglementaire propre : elle n'est pas obligatoire au sens juridique. Mais elle constitue le référentiel reconnu pour réaliser les plans exigés, eux, par le Code du travail et par la réglementation des établissements recevant du public. En pratique, concevoir vos plans selon la NF X08-070 reste donc le moyen le plus fiable de répondre à ces obligations sans risque lors d'un contrôle de la commission de sécurité ou de l'inspection du travail.
Une référence, plusieurs documents
La norme ne traite pas que d'un seul affichage. Elle encadre l'ensemble des supports d'information de sécurité d'un bâtiment : le plan d'évacuation, le plan d'intervention, mais aussi les consignes de sécurité, les plans de chambre (hôtels) et la documentation technique de sécurité. C'est ce qui en fait le socle commun de toute la signalétique d'évacuation d'un établissement.

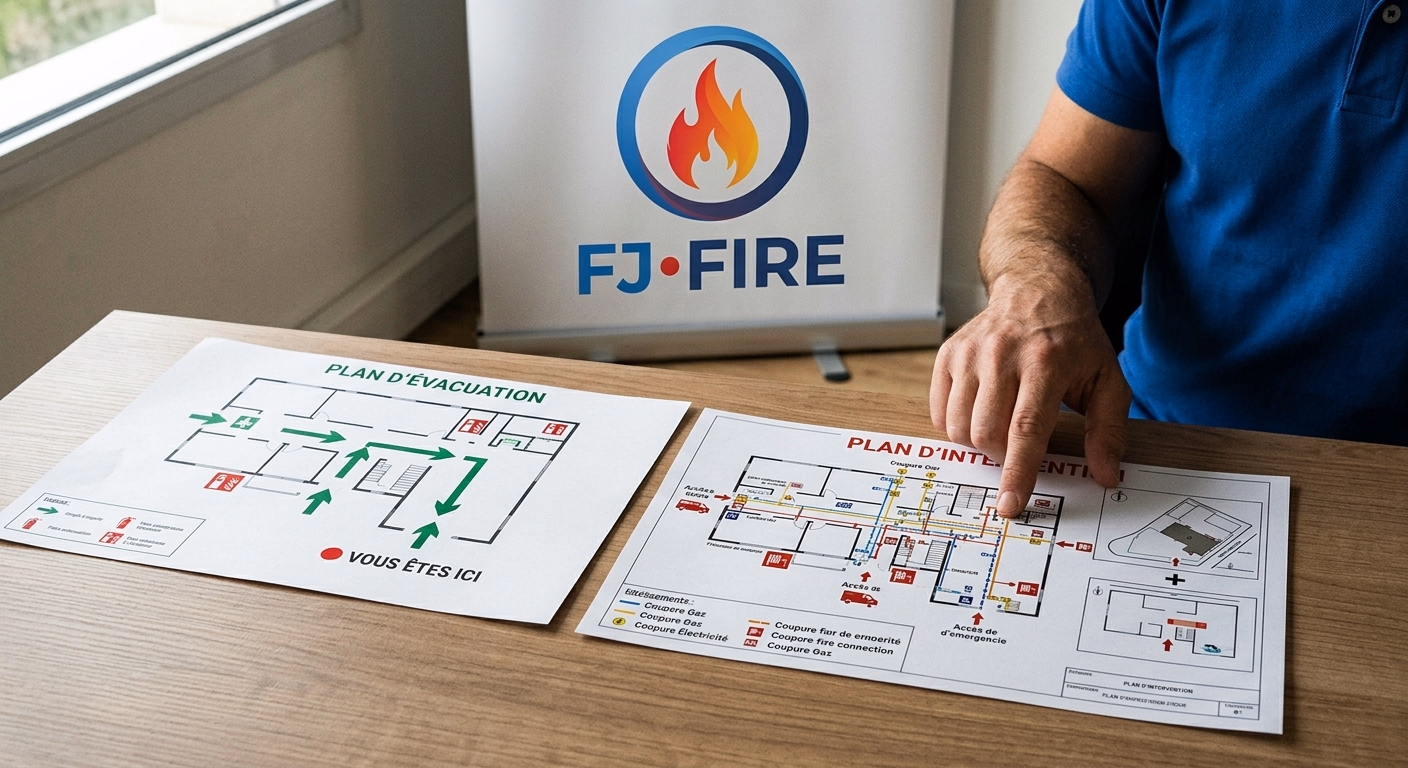

Plan d'évacuation ou plan d'intervention : quelle différence ?
On confond souvent les deux, car ils se ressemblent. Pourtant, ils n'ont ni la même cible, ni le même niveau de détail.
Le plan d'évacuation s'adresse aux personnes présentes dans le bâtiment : salariés, clients, visiteurs. Affiché à chaque niveau, près des accès, il doit permettre à quelqu'un qui ne connaît pas les lieux de repérer en un coup d'œil la sortie la plus proche et le point de rassemblement. Il reste volontairement simple. Le plan d'intervention, lui, est conçu pour les sapeurs-pompiers et les équipes de secours. Affiché aux entrées qu'ils empruntent, il offre une vue d'ensemble du bâtiment et localise les éléments dont ils ont besoin pour agir vite : accès, moyens de secours, coupures de gaz et d'électricité, locaux à risques. Les deux documents peuvent partager la même base graphique, mais ils répondent à deux logiques distinctes : se mettre à l'abri pour les uns, intervenir pour les autres. Dans un établissement étendu ou complexe, les deux sont nécessaires et complémentaires.
Plan d'évacuation vs plan d'intervention
| Plan d'évacuation | Plan d'intervention | |
|---|---|---|
| Destinataire | Les occupants et le public | Les sapeurs-pompiers et secours |
| Objectif | Trouver la sortie la plus proche | Localiser le sinistre et les moyens |
| Emplacement | À chaque niveau, près des accès | Aux entrées principales du bâtiment |
| Repère « Vous êtes ici » | Oui, orienté face au lecteur | Vue d'ensemble du bâtiment |
| Niveau de détail | Simple et lisible immédiatement | Technique (coupures gaz/électricité) |
| Moyens de secours | Extincteurs, alarme, issues | Accès secours, colonnes, vannes |
Dans un petit établissement, un plan d'évacuation soigné suffit souvent ; un plan d'intervention devient indispensable dès que le bâtiment est grand ou complexe.
Que doit contenir un plan conforme à la NF X08-070 ?
Un plan ne se résume pas à un schéma du bâtiment. La norme impose un ensemble d'éléments destinés à le rendre exploitable en quelques secondes, dans le stress d'un départ de feu.
Les éléments obligatoires d'un plan d'évacuation conforme
Ces éléments rejoignent ce qu'exige le Code du travail à l'article R4227-38 pour la consigne de sécurité incendie : matériel d'extinction, personnes chargées de l'évacuation, mesures liées à la présence de personnes handicapées (espaces d'attente sécurisés), moyens d'alerte et alerte des secours.
Les nouveautés de la version de décembre 2023
La révision de décembre 2023 a modernisé la norme pour tenir compte des évolutions des bâtiments. Trois changements méritent l'attention. D'abord, les plans doivent désormais faire figurer le positionnement des bornes de recharge pour véhicules électriques, dont les incendies posent des contraintes spécifiques aux secours. Ensuite, ils doivent préciser l'emplacement des locaux techniques dédiés aux installations photovoltaïques, un risque en forte progression sur les toitures d'entreprises. Enfin, la version 2023 établit un cadre pour la dématérialisation : les consignes et instructions de sécurité peuvent maintenant être proposées sous forme numérique, en complément des supports physiques fixes et inaltérables. Ces ajouts ne remplacent pas les fondamentaux — lisibilité, orientation, pictogrammes — mais ils répondent à des risques qui n'existaient quasiment pas lors de l'édition précédente de 2013. Si vos plans datent d'avant 2023, c'est le bon moment pour les faire réviser.
Ces évolutions concernent particulièrement les entreprises équipées de panneaux solaires ou de bornes de recharge sur leur parking. Pour faire le point sur l'ensemble de vos obligations, consultez notre guide complet du plan d'évacuation en entreprise.
Qui doit afficher un plan d'évacuation, et que risque-t-on sans ?
L'obligation découle de la consigne de sécurité incendie. Selon l'article R4227-37 du Code du travail, cette consigne doit être établie et affichée dans tout local où sont habituellement réunies plus de cinq personnes, ainsi que dans les locaux où sont manipulées des matières inflammables. En pratique, la quasi-totalité des entreprises et des ERP sont concernés et doivent disposer de plans à jour. La consigne s'accompagne d'essais et d'exercices d'évacuation au moins tous les six mois (article R4227-39). En cas de manquement, l'employeur s'expose à des sanctions pénales prévues par le Code du travail, et l'exploitant d'un ERP à un avis défavorable de la commission de sécurité, pouvant aller jusqu'à la fermeture administrative. Comme le rappelle l'INRS, l'organisation et la signalisation de l'évacuation sont des piliers de la prévention du risque incendie au travail.
Où, comment et combien de temps afficher vos plans ?
Un plan conforme dans le fond doit aussi l'être dans la forme. La norme NF X08-070 encadre le support et l'affichage. Le plan doit être réalisé sur un support inaltérable, résistant aux ultraviolets et à l'humidité, et classé M2 en réaction au feu — un plan en simple papier collé au mur n'est donc pas conforme. Côté positionnement, les plans d'évacuation s'affichent à chaque niveau, près des accès et des points de circulation, là où une personne fait naturellement une pause pour s'orienter ; les plans d'intervention se placent aux entrées utilisables par les secours. Chaque plan doit être conservé pendant au moins cinq ans, ce qui implique de garder une trace des versions successives. Enfin, l'orientation est cruciale : un plan « à plat » ou tourné dans le mauvais sens fait perdre un temps précieux. Le « Vous êtes ici » doit toujours correspondre au point de vue réel du lecteur.
Comment mettre vos plans en conformité ?
La mise en conformité suit une logique simple : partir du bâtiment réel, puis traduire la sécurité dessus. Beaucoup d'entreprises commettent l'erreur de reproduire un ancien plan sans vérifier qu'il correspond encore aux lieux. Or un plan d'évacuation faux est plus dangereux qu'un plan absent, car il oriente les occupants vers une issue qui n'existe plus. La démarche conforme à la NF X08-070 consiste donc à relever le bâtiment tel qu'il est aujourd'hui, à y positionner les équipements de sécurité réellement installés, puis à tracer depuis chaque point d'affichage le cheminement le plus court vers la sortie. On y ajoute ensuite les consignes, la légende des pictogrammes et le repère « Vous êtes ici » correctement orienté. Voici les six étapes que nous suivons sur le terrain pour produire des plans fiables et opposables lors d'un contrôle.
Étapes
Reprenez le plan d'architecte ou faites un relevé à jour : cloisons, portes, issues, escaliers. C'est l'erreur la plus fréquente : travailler sur un agencement périmé.
Les plans d'évacuation et d'intervention doivent être annexés au registre de sécurité incendie de votre établissement. C'est le premier document que consulte la commission de sécurité lors de ses visites.
Registre de sécurité incendie A4 pré-rempli
Centralisez vos plans d'évacuation, vos vérifications et vos exercices dans un registre conforme à la réglementation ERP et au Code du travail. Format A4, 60 pages pré-imprimées.
Voir le registrePlans, équipements et formation : un ensemble cohérent
Un plan d'évacuation ne vaut que s'il est cohérent avec le reste de votre dispositif. Les extincteurs qu'il mentionne doivent être présents, vérifiés et accessibles : c'est l'objet de notre prestation d'installation et maintenance d'extincteurs en entreprise. L'alarme et l'éclairage de sécurité, eux aussi figurés sur le plan, relèvent de nos interventions BAES et alarme de type 4.
Enfin, un plan n'évacue personne tout seul. Les occupants doivent savoir le lire et réagir au signal. C'est le rôle des guides-files et serres-files et, plus largement, de la formation incendie en entreprise, qui transforme un affichage réglementaire en réflexe collectif. Pour la conception et la pose de vos plans, FJ FIRE vous accompagne via son service plans d'évacuation entreprise.
Conclusion
La norme NF X08-070 n'est pas une contrainte de plus : c'est l'outil qui rend vos plans réellement utiles le jour où ils servent. Retenez quatre points pour rester conforme. D'abord, partez toujours de la version à jour de la norme (décembre 2023), qui intègre les bornes de recharge électrique, les locaux photovoltaïques et la dématérialisation. Ensuite, assurez-vous que le plan représente fidèlement le bâtiment réel : c'est l'erreur la plus fréquente après des travaux. Puis vérifiez le support, qui doit être inaltérable, classé M2 et conservé au moins cinq ans. Enfin, soignez l'affichage et l'orientation, pour que le repère « Vous êtes ici » corresponde au point de vue du lecteur. Ces quatre réflexes transforment un affichage décoratif en véritable dispositif de sécurité, conforme au Code du travail comme à la réglementation des ERP.
Pour faire vérifier ou réaliser vos plans d'évacuation et d'intervention en Gironde, contactez FJ FIRE : 06 20 55 94 26 ou par email à [email protected].
À lire aussi
Contexte : Cabinet médical en ERP de 5e catégorie, environ 280 m²
Observation : Les plans affichés dataient de l'agencement précédent : deux cloisons avaient été déplacées et une issue condamnée n'apparaissait nulle part sur le schéma. Le repère « Vous êtes ici » pointait vers une salle qui n'existait plus.
Ce qu'il faut retenir : Un plan d'évacuation n'a de valeur que s'il reflète le bâtiment réel. Après tout réaménagement, il doit être repris : c'est précisément ce que vérifie la commission de sécurité, et ce qui sauve des secondes en cas d'incendie.
Produits recommandés
Registre de sécurité incendie
11,88 €Registre de sécurité incendie obligatoire ERP/ERT. Format A4, pré-rempli, conforme réglementation. Idéal entreprises et collectivités.
Voir le produit →Besoin d'un devis pour votre sécurité incendie ?
Installation, maintenance, vérification — intervention rapide à Bordeaux et en Gironde.
Questions fréquentes
La norme NF X08-070 n'est pas un texte de loi : son application n'est donc pas obligatoire en soi. En revanche, elle est le référentiel reconnu pour concevoir les plans et consignes de sécurité incendie qui, eux, sont rendus obligatoires par le Code du travail (articles R4227-37 et R4227-38) et par la réglementation des ERP. Réaliser des plans conformes NF X08-070 est le moyen le plus sûr de répondre à ces obligations.
Le plan d'évacuation est destiné aux occupants : il indique, depuis l'endroit où il est affiché, le chemin le plus court vers la sortie et le point de rassemblement. Le plan d'intervention est destiné aux services de secours : il donne une vue d'ensemble du bâtiment, l'emplacement des moyens de secours et des coupures (gaz, électricité). Les deux peuvent reposer sur la même base graphique mais répondent à des besoins différents.
Le plan d'évacuation est lié à la consigne de sécurité incendie. Celle-ci est obligatoire, selon l'article R4227-37 du Code du travail, dans tout local où sont réunies plus de cinq personnes et dans les locaux présentant des risques particuliers (matières inflammables). En pratique, presque toutes les entreprises et tous les ERP sont concernés et doivent disposer de plans à jour.
Aucune périodicité fixe n'est imposée par la norme, mais le plan doit toujours rester fidèle au bâtiment. Il faut donc le mettre à jour à chaque modification : déplacement de cloison, création ou condamnation d'une issue, changement d'affectation d'un local, ajout d'équipements de sécurité. Une relecture annuelle, par exemple lors de la vérification des extincteurs, est une bonne pratique.
La norme NF X08-070 demande un support inaltérable, résistant aux UV et à l'humidité, et classé M2 en réaction au feu. Les plans doivent être conservés au moins cinq ans. La version 2023 ouvre par ailleurs un cadre à la dématérialisation des consignes et instructions, en complément des supports physiques fixes.
