Qu'est-ce qu'une ventouse électromagnétique sur une porte coupe-feu ?

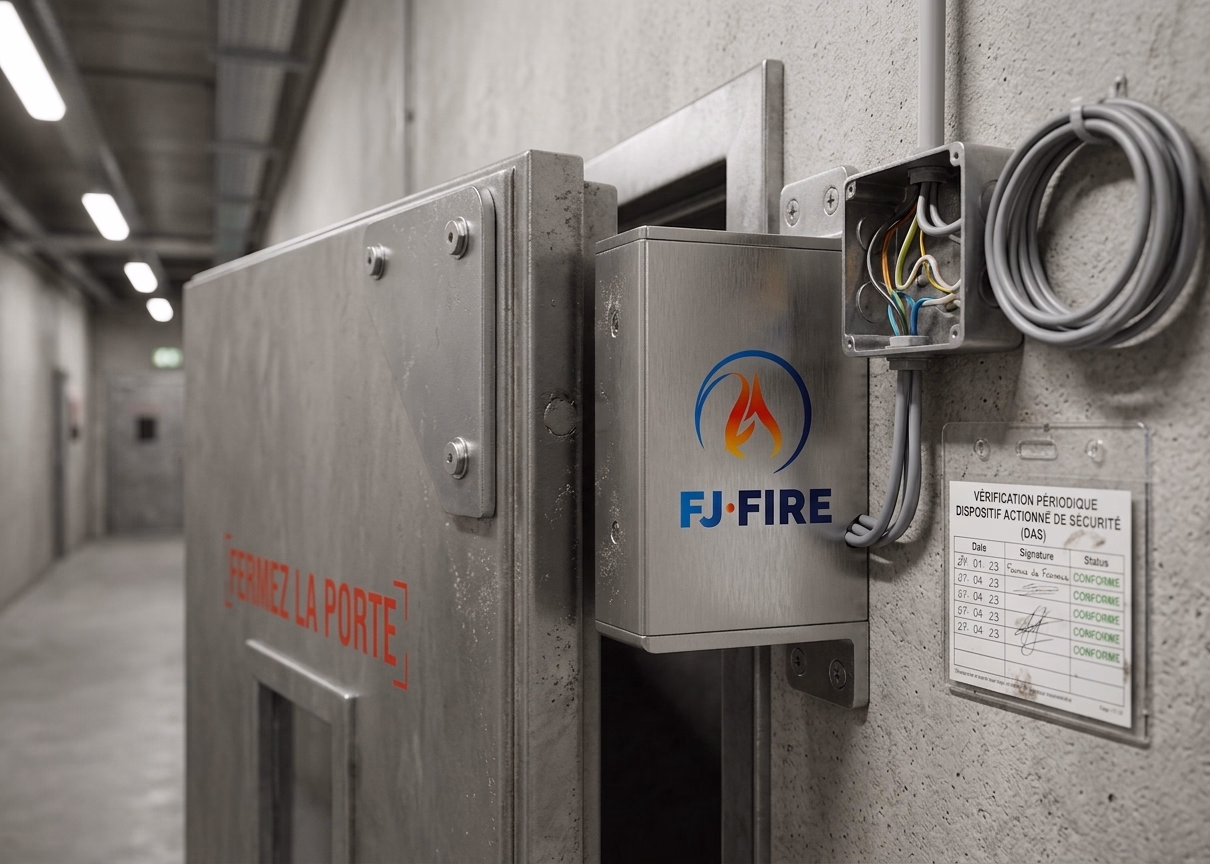

Une ventouse électromagnétique est un électroaimant fixé au mur qui, tant qu'il est alimenté en courant, retient une contre-plaque métallique solidaire du vantail et maintient la porte coupe-feu en position ouverte. C'est un DAS, un Dispositif Actionné de Sécurité, asservi au système de sécurité incendie. Dès que la détection incendie se déclenche, le SSI coupe l'alimentation de la ventouse : celle-ci relâche instantanément la porte, et le ferme-porte la referme pour rétablir le compartimentage. Dans un ERP de Bordeaux ou de la métropole bordelaise, ce dispositif résout un dilemme quotidien : une porte coupe-feu doit rester fermée pour bloquer le feu, mais elle gêne la circulation quand on la laisse battante toute la journée. La ventouse concilie les deux, le confort de passage et la sécurité automatique.
Le principe est simple à visualiser. En temps normal, l'électroaimant tient la porte ouverte, le personnel circule librement, les brancards ou les chariots passent sans obstacle. Puis un détecteur de fumée repère un départ de feu, ou quelqu'un actionne un déclencheur manuel : le SSI envoie l'ordre de mise en sécurité, coupe le courant de la ventouse, la porte se libère et se referme seule. Le couloir redevient un ensemble de compartiments coupe-feu isolés les uns des autres.
Cette logique évite l'erreur la plus fréquente sur le terrain : caler une porte coupe-feu avec un extincteur, une cale en bois ou un crochet parce qu'elle claque ou qu'elle gêne. Une porte calée n'est plus une porte coupe-feu. L'asservissement par ventouse électromagnétique est la réponse réglementaire à ce besoin de garder la porte ouverte sans sacrifier la protection.
La sécurité positive : pourquoi une coupure de courant referme la porte
Le cœur de la fiabilité d'une ventouse électromagnétique tient dans un principe précis, la sécurité positive. Un DAS à sécurité positive atteint sa position de sécurité par manque d'énergie. Concrètement, l'électroaimant a besoin de courant pour retenir la porte ouverte. Coupez ce courant, quelle qu'en soit la cause, et la porte se referme. Ce choix n'est pas un détail technique : il garantit que toute défaillance met la porte en sécurité, jamais en défaut.
Imaginons les scénarios. Le SSI détecte un incendie et coupe volontairement l'alimentation : la porte se referme, c'est le fonctionnement normal. Un incendie endommage un câble et rompt l'alimentation : la porte se referme aussi, le sinistre déclenche lui-même la mise en sécurité. Une simple coupure secteur survient dans le bâtiment : là encore, la porte se referme. Dans tous les cas, l'absence de courant est interprétée comme un ordre de fermeture. C'est l'inverse d'un système qui aurait besoin d'énergie pour se mettre en sécurité et qui resterait ouvert en cas de panne.
Cette exigence de sécurité positive est imposée par la réglementation des systèmes de sécurité incendie. Elle explique aussi pourquoi une porte asservie claque parfois toute seule lors d'une micro-coupure électrique : ce n'est pas un défaut, c'est le dispositif qui fait exactement ce pour quoi il est conçu. Comprendre ce principe évite bien des fausses interprétations et des tentatives de "réparation" qui consistent, à tort, à recaler la porte.
Le DAS dans l'architecture du SSI : qui commande quoi
La ventouse électromagnétique ne fonctionne pas seule. Elle est un maillon d'une chaîne appelée système de sécurité incendie (SSI), qui relie la détection à la mise en sécurité. Comprendre cette chaîne aide à savoir qui déclenche la fermeture des portes et pourquoi un dysfonctionnement peut venir d'ailleurs que de la ventouse elle-même. Notre page dédiée à l'installation et maintenance du SSI et de l'alarme incendie à Bordeaux détaille l'ensemble de cette architecture.
De la détection à la fermeture de la porte coupe-feu
Un détecteur automatique de fumée ou un déclencheur manuel repère le départ de feu et envoie l'information au tableau de signalisation.
Le système de sécurité incendie (SDI puis CMSI selon la catégorie) analyse l'alarme et décide de la mise en sécurité de la zone concernée.
Le CMSI ou le dispositif de commande coupe l'alimentation des ventouses électromagnétiques de la zone de compartimentage.
Privée de courant, la ventouse électromagnétique lâche la contre-plaque et libère le vantail par sécurité positive.
Le ferme-porte hydraulique referme le vantail jusqu'au contact des joints intumescents : le compartimentage coupe-feu est rétabli.
Selon la catégorie du SSI, l'ordre vient soit directement d'un dispositif de commande simple, soit d'un CMSI (Centralisateur de Mise en Sécurité Incendie) dans les installations les plus complexes. Dans un petit ERP, la commande peut être locale ; dans un hôpital ou un grand établissement, elle transite par une centrale qui pilote aussi le désenfumage et le désenclenchement d'autres organes. Ce qui reste constant, c'est le rôle de la ventouse en bout de chaîne : elle est l'organe terminal qui, en lâchant, transforme une porte ouverte en barrière coupe-feu.
Il faut donc distinguer deux types de pannes. Une porte qui ne se referme pas peut venir de la ventouse (électroaimant grippé, contre-plaque mal réglée), du ferme-porte (course insuffisante, huile fuyarde), ou de la chaîne de commande (câblage, alimentation, paramétrage du SSI). Un diagnostic sérieux vérifie les trois. C'est pourquoi la maintenance d'une porte coupe-feu asservie ne se limite jamais à regarder le vantail : elle englobe l'asservissement complet.
Câblage et installation : les règles à respecter en Gironde
L'installation d'une ventouse électromagnétique obéit à des règles précises, car elle touche à la fois à la menuiserie coupe-feu, à l'électricité et à l'architecture du SSI. Une pose approximative peut compromettre la fermeture de la porte le jour où elle compte vraiment.
Ce qui distingue une installation conforme d'une pose bricolée
| Installation conforme | Pose non conforme | |
|---|---|---|
| Principe | Sécurité positive (coupure = fermeture) | Système à sécurité négative ou détourné |
| Commande | Asservie au SSI / détection incendie | Interrupteur manuel ou aucun asservissement |
| Alimentation | Ligne dédiée, coupée par la mise en sécurité | Prise de courant standard non pilotée |
| Ferme-porte | Adapté au poids et à la largeur du vantail | Sous-dimensionné, ne referme pas |
| Traçabilité | Essais consignés au registre de sécurité | Aucune trace d'essai fonctionnel |
| Conformité | NF S 61-937 et règlement ERP | Non-conformité en commission de sécurité |
Une ventouse doit toujours être pilotée par le SSI, jamais par un simple interrupteur qui laisserait la porte ouverte en cas d'incendie. C'est la différence entre un vrai asservissement et un gadget de confort dangereux.
Les Dispositifs Actionnés de Sécurité relèvent de la norme NF S 61-937, tandis que l'architecture du système qui les commande suit les normes NF S 61-931 et les règles de conception NF S 61-970, en cohérence avec le règlement de sécurité contre l'incendie des ERP. Ces textes imposent la sécurité positive, définissent les catégories de SSI et encadrent les essais. Sur le plan pratique, l'installateur doit vérifier que la ventouse est correctement dimensionnée pour la force de rappel du ferme-porte, que la contre-plaque est bien alignée, et que la ligne d'alimentation est effectivement coupée par l'ordre de mise en sécurité, pas par un interrupteur oublié.
Le choix de la porte elle-même reste déterminant. Une ventouse ne rattrape jamais un bloc-porte inadapté : la résistance au feu doit correspondre à l'exigence de la paroi, un sujet détaillé dans notre guide pour choisir entre porte coupe-feu EI30, EI60 ou EI120. L'asservissement vient s'ajouter à une porte déjà conforme, il ne la remplace pas.
Registre de sécurité incendie, FJ FIRE
Chaque essai d'asservissement d'une porte coupe-feu, chaque test de ventouse électromagnétique et chaque vérification du SSI doivent être consignés par écrit : date, résultat, réserves éventuelles. Le registre de sécurité est le document opposable en commission de sécurité qui prouve que vos DAS sont réellement testés. Format A4 conforme, disponible en boutique avec l'accompagnement FJ FIRE pour sa tenue à jour.
Voir le registre de sécuritéVérifier une porte coupe-feu asservie : le protocole d'essai
Une ventouse électromagnétique n'est fiable que si son asservissement est testé régulièrement. Une porte peut sembler parfaitement fonctionnelle en usage courant, rester ouverte, se refermer manuellement sans effort, et pourtant ne plus lâcher à la commande du SSI le jour d'un incendie. Seul un essai fonctionnel révèle ce type de défaut invisible.
Tester l'asservissement d'une porte coupe-feu au SSI
Informer l'exploitant et les occupants qu'un essai va déclencher la fermeture des portes, pour éviter tout accident de circulation ou de brancard pendant le test.
La fréquence dépend du type et de la catégorie de l'établissement, mais la règle de base impose au minimum un essai annuel de l'asservissement, souvent semestriel dans les ERP les plus sensibles comme les établissements de soins ou les établissements avec locaux à sommeil. Cet essai s'inscrit dans la vérification périodique globale des portes coupe-feu et du SSI. Le protocole rejoint celui décrit dans notre article sur la vérification annuelle du ferme-porte coupe-feu en ERP, en y ajoutant le test spécifique de l'asservissement électrique.
Pour un exploitant girondin, la traçabilité est aussi importante que l'essai lui-même. Un audit de conformité incendie permet de recenser toutes les portes asservies d'un bâtiment, de vérifier leur pilotage par le SSI et de bâtir un plan de maintenance qui évitera la mauvaise surprise en commission de sécurité.
Testez vos connaissances sur les portes coupe-feu asservies
Que se passe-t-il si le courant est coupé sur une ventouse électromagnétique ?
Le retour d'expérience de Fabien AREL
En juin 2026, une clinique privée de Mérignac, en Gironde, m'a appelé pour un problème de circulation dans un couloir de soins. Sur place, j'ai trouvé une porte coupe-feu asservie calée en position ouverte avec un extincteur posé au sol. La ventouse électromagnétique était tombée en panne depuis plusieurs semaines, et le personnel, qui devait faire passer des brancards en permanence, avait "réglé" le problème en bloquant la porte.
Le danger était double. D'une part, la porte ne pouvait plus se refermer et laissait le couloir de soins communiquer librement avec le reste du service, annulant tout compartimentage. D'autre part, l'extincteur détourné de son usage n'aurait pas été disponible en cas de départ de feu. Une porte coupe-feu calée n'est plus une porte coupe-feu, je le répète à chaque exploitant : c'est un mur de sécurité qu'on a volontairement percé.
Nous avons remplacé la ventouse défaillante, revu le réglage du ferme-porte et vérifié toute la chaîne d'asservissement depuis le SSI. La porte est redevenue ouverte au quotidien, maintenue par l'électroaimant, et se refermant automatiquement au moindre déclenchement de détection. Le personnel a retrouvé son confort de passage sans compromettre la sécurité. L'essai a été consigné au registre. La leçon vaut pour tout ERP de Nouvelle-Aquitaine : quand une ventouse tombe en panne, on la répare, on ne cale jamais la porte. L'asservissement au SSI existe précisément pour ne pas avoir à choisir entre circuler et se protéger. Fabien AREL, PRV1 Préventionniste et ancien pompier de la BSPP.
Comment FJ FIRE installe et entretient vos portes asservies en Gironde
Une porte coupe-feu asservie au SSI met en jeu la menuiserie, l'électricité et le système de sécurité incendie : elle demande un interlocuteur capable de traiter les trois. FJ FIRE intervient auprès des ERP, entreprises et établissements de soins de Bordeaux, Mérignac, Libourne, Coutras et de toute la Gironde pour :
- Installation et maintenance de portes coupe-feu et ferme-portes, pose de blocs-portes certifiés, ventouses électromagnétiques et asservissements, vérification périodique avec rapport opposable
- Installation et maintenance du SSI et de l'alarme incendie, mise en cohérence de la détection, de la commande et des DAS pour un compartimentage réellement piloté
- Audit de conformité incendie, recensement des portes asservies, contrôle des essais et plan de maintenance prêt à présenter en commission de sécurité
Devis gratuit et intervention rapide en Gironde : 06.20.55.94.26
À retenir
- Une ventouse électromagnétique est un DAS qui maintient une porte coupe-feu ouverte et la libère dès que le SSI coupe le courant, pour rétablir le compartimentage
- Le principe de sécurité positive garantit que toute coupure d'alimentation, volontaire ou accidentelle, referme la porte : une panne met la porte en sécurité, jamais en défaut
- La ventouse est l'organe terminal d'une chaîne allant de la détection au ferme-porte : une porte qui ne se referme pas peut venir de la ventouse, du ferme-porte ou de la commande
- Caler une porte coupe-feu est une non-conformité : l'asservissement par ventouse au SSI est la seule façon réglementaire de la garder ouverte au quotidien
- Les DAS relèvent de la norme NF S 61-937 ; l'asservissement doit être testé au moins une fois par an et consigné au registre de sécurité
Contexte : clinique privée (ERP type U)
Observation : Dans un couloir de soins, une porte coupe-feu asservie était calée avec un extincteur posé au sol, la ventouse électromagnétique étant tombée en panne depuis des semaines. Le personnel gardait la porte ouverte manuellement pour circuler avec les brancards.
Ce qu'il faut retenir : Une porte coupe-feu calée n'est plus une porte coupe-feu : elle laisse fumées et flammes envahir la zone. Quand la ventouse tombe en panne, il faut la réparer, pas contourner le problème. L'asservissement au SSI existe justement pour concilier confort de passage et sécurité.
Besoin d'un devis pour votre sécurité incendie ?
Installation, maintenance, vérification, intervention rapide à Bordeaux et en Gironde.
Questions fréquentes
C'est un électroaimant fixé au mur qui, sous tension, retient une contre-plaque solidaire du vantail et maintient ainsi la porte coupe-feu en position ouverte. La ventouse est un DAS (Dispositif Actionné de Sécurité) asservi au système de sécurité incendie. En cas de détection d'incendie, l'alimentation est coupée, la ventouse relâche la porte et le ferme-porte la referme automatiquement pour rétablir le compartimentage coupe-feu.
La sécurité positive signifie que le dispositif atteint sa position de sécurité par manque d'énergie. Sur une ventouse électromagnétique, l'électroaimant a besoin de courant pour retenir la porte ouverte. Dès que le courant est coupé, volontairement par le SSI ou accidentellement par une coupure secteur, la ventouse lâche et la porte se referme. Une panne d'alimentation ou une rupture de câble met donc la porte en sécurité, jamais en défaut d'ouverture.
Non, jamais avec un objet, une cale ou un crochet. Une porte coupe-feu ne remplit sa fonction que si elle peut se refermer librement. Si la porte gêne le passage au quotidien, la solution réglementaire est précisément l'asservissement par ventouse électromagnétique pilotée par le SSI : la porte reste ouverte pour le confort, mais se referme automatiquement à la moindre détection d'incendie. Caler une porte coupe-feu constitue une non-conformité relevée en commission de sécurité.
Les Dispositifs Actionnés de Sécurité, dont les ventouses électromagnétiques et les ferme-portes asservis, relèvent de la norme NF S 61-937. L'architecture du système de sécurité incendie qui les commande est encadrée par la norme NF S 61-931 et les règles de conception NF S 61-970, ainsi que par le règlement de sécurité contre l'incendie des ERP. Ces textes définissent la sécurité positive, les essais et la vérification périodique des asservissements.
L'asservissement doit être testé au moins une fois par an, dans le cadre de la vérification périodique du système de sécurité incendie et des portes coupe-feu, souvent tous les six mois dans les ERP les plus sensibles. L'essai consiste à déclencher la détection ou la commande de mise en sécurité, à vérifier que la ventouse relâche bien la porte et que le ferme-porte la referme complètement, joints en contact. Chaque essai est consigné au registre de sécurité.
